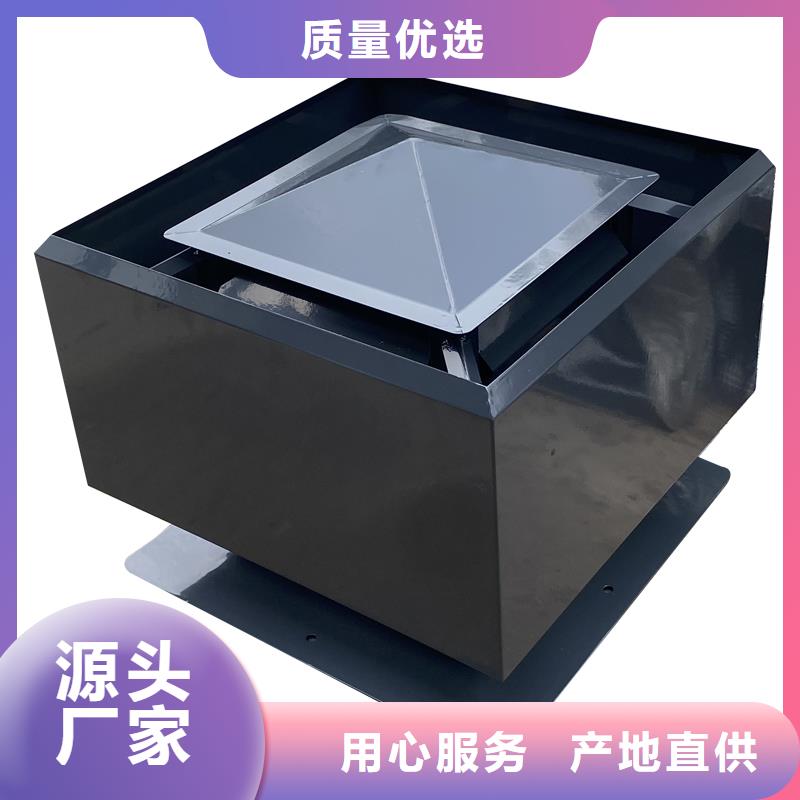

内蒙古呼和浩特楼顶烟道拔气风帽，变压拔气式防火止回阀是在导流式防火止回阀的基础上，增加变压装置，利用变压装置与导流装置之间的渐变空间形成文丘里效应，从而加速气体流动，产生拔气效果。5.1.5屋面风帽根据排气原理大致可分为直排风帽、内蒙古呼和浩特附近变压拔气风帽、内蒙古呼和浩特本地无动力风帽、内蒙古呼和浩特附近动力风帽。主要特点如下: (1)直排风帽是在自然风的作用下，利用风帽顶部盖板侧壁开口等构造，在出气口产生负压，使风帽内部气体加速排出。 (2)变压拔气风帽是利用水平的自然风作用在射流板上后转为向上气流，并在风帽内部形成负压，产生拔气效果使风帽内部气体加速排出。 (3)无动力风帽是利用自然风驱动风帽叶片旋转，在风 帽内部形成负压，从而将排气道内的气体排出。(4)动力风帽是利用动力设备在风帽或直接在排气道屋面出口处制造负压，促使排气道内气体加速排出。5.2质量要求

A-ZF-BPS-ZT型导流式自控调压防火止回阀采用悬桥式开启方式，止回阀与吸油烟机通过电子传感技术联动；阀门开启时，阀门盖板形成导向斗，向上排风引导下部气体向上自动拔风，闭合时阀体紧贴排气道管壁，不占用排气道通风界面，不影响排气系统的通畅性。阀门密封圈采用柔性结合，提高密封性，并通过电源推拉阀门板操作，避免阀体被油污粘连。防火止回阀采用背投式防火结构，发生火情强制自行闭合。A系列排气道防串烟、内蒙古呼和浩特防火的技术特点全部由阀体实现，A-ZF-BPS-ZT型自控调压式防火止回阀与背投式防火止回阀是关键部件，应配套使用。在安装止回阀时，排气道开孔尺寸为178(宽)x182(高)。当排气道有外保护墙时，外保护墙开孔尺寸为250x250。止回阀底板用M4螺丝固定在排气道上，阀门开口向上，阀体用螺丝固定在底板框上。 吸油烟机电源线应接入止回阀，止回阀周边50cm范围内应设电源插座。吸油烟机开启后，延时约5s后阀门开启，吸油烟闭后，延时10s后阀门自行关闭。勿在20s内频繁开关吸油烟机，避免产生误触动作。阀体维护保养时，将四周的安装螺丝或弹簧片拆下即可。当止回阀位于吊顶上方时，必须在吊顶位置设置检修孔。开孔尺寸应大于250x250。可按各楼层压力和吸油烟机风压大小，通过调压使各楼层均匀排放在阀体进气口处加阶梯式接口件，供大小不同口径的排气管接驳。 内蒙古呼和浩特楼顶烟道拔气风帽

内蒙古呼和浩特楼顶烟道拔气风帽，排气道靠墙设置，如墙体为钢筋混凝土时，墙面可不做抹灰处理，但墙上孔洞应封堵，如墙体为砌体或轻质墙板时应对墙面做挂网抹灰处理，处理宽度宜大于排气道预留洞口尺寸100mm。 7.5L型排气道应安装在建筑的阴角处，安装之前应确保所在阴角的墙壁表面垂直、内蒙古呼和浩特本地平整，阴角处墙壁的耐火极限不应低于1.00h，安装之后排气道与墙壁的接缝处应抹灰并压入耐碱玻璃纤维网格布。 7.6 排气道应自下而上逐层安装。 7.7在施工过程中，为防止杂物掉入排气道内，应在排气道开口部位采取临时封盖措施。 7.8排气道安装就位后，施工单位应在排气道与楼板预留孔洞之间的缝隙处支撑楼板底模，用C20细石混凝土分两次将缝隙密封填实，并做好防水处理；同时在排气道外壁满挂玻璃纤维墙体网格布，与墙体搭接宽200mm，外抹M7.5水泥砂浆7.9排气道管壁的耐火极限不应低于1.0h，并符合现行 标准《建筑防火通用规范》GB55037的相关规定。7.10卫生间排气道与墙体连接部位的防水构造应符合相关标准的规定。
